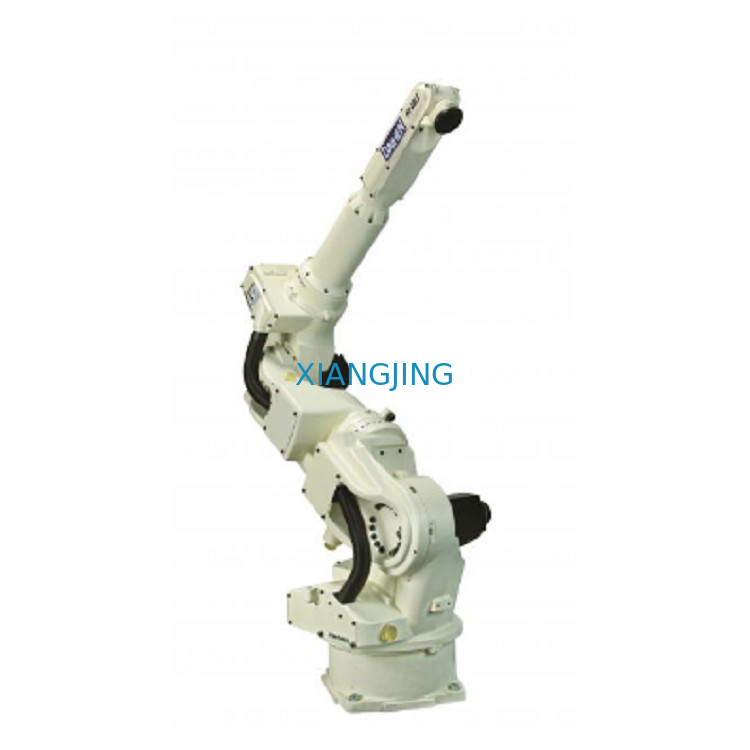

OTC ব্যবহৃত ওয়েল্ডিং রোবট FD-B4S 7 Axis Robot Arm DM350 Tig ওয়েল্ডিং মেশিন
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | সাংহাই, চীন |
| পরিচিতিমুলক নাম: | OTC |
| সাক্ষ্যদান: | CE |
| মডেল নম্বার: | FD-B4S |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | $25,000.00/sets 1-9 sets |
| প্যাকেজিং বিবরণ: | কাঠের শক্ত কাগজ বা গ্রাহকদের প্রয়োজনীয়তা পূরণ করুন |
| ডেলিভারি সময়: | 6-8 সপ্তাহ |
| যোগানের ক্ষমতা: | প্রতি মাসে 20 সেট/সেট |
|
বিস্তারিত তথ্য |
|||
| ওয়ারেন্টি: | 1 বছর | কাস্টমাইজড সমর্থন: | ই এম |
|---|---|---|---|
| টাইপ: | ঢালাই টর্চ, রোবট | ব্যবহার: | ঢালাই জন্য |
| মডেল: | FD-B4S | পৌঁছানো: | 1.4 মি |
| পেলোড: | 4 কেজি | অবস্থান পুনরাবৃত্তিযোগ্যতা RP (মিমি): | 0.08 |
| অক্ষ: | 7 | পণ্যের নাম: | ওটিসি ওয়েল্ডিং রোবট |
| যন্ত্রের প্রকার: | ওয়েল্ডিং রোবট | ওজন: | 189 কেজি |
| লক্ষণীয় করা: | OTC ব্যবহৃত ওয়েল্ডিং রোবট FD-B4S,FD-B4S 7 অক্ষ রোবট আর্ম,DM350 টিগ ওয়েল্ডিং মেশিন |
||
পণ্যের বর্ণনা
রোবোটিক ওয়েল্ডিং FD-B4S 7 অক্ষ রোবট আর্ম এবং OTC-এর জন্য ঢালাই টর্চ বিক্রির জন্য DM350 টিগ ওয়েল্ডিং মেশিন সহ
| স্পেসিফিকেশন | মান |
|---|---|
| অক্ষের সংখ্যা | 7 |
| সর্বোচ্চ পেলোড ক্ষমতা | 4 কেজি |
| অবস্থানগত পুনরাবৃত্তিযোগ্যতা | +/- 0.08 মিমি (নোট 1) |
| অনুভূমিক নাগাল | 1435 মিমি |
| উল্লম্ব নাগাল | 2446 মিমি |
| ড্রাইভ ক্ষমতা | 3550W |
| ওয়ার্কিং রেঞ্জ, আর্ম, J1 (ঘূর্ণন) | +/- 170º |
| ওয়ার্কিং রেঞ্জ, আর্ম, J2 (নিম্ন বাহু) | -145º~+70º |
| ওয়ার্কিং রেঞ্জ, আর্ম, J3 (উর্ধ্ব বাহু) | -170°~ +142.6° |
| ওয়ার্কিং রেঞ্জ, কব্জি, J4 (সুইং) | +/- 155° |
| ওয়ার্কিং রেঞ্জ, কব্জি, J5 (বাঁকানো) | -45°~ +225°(নোট 2) |
| ওয়ার্কিং রেঞ্জ, কব্জি, J6 (টুইস্ট) | +/- 205° (নোট 2) |
| সর্বোচ্চ বেগ, বাহু, J1 (ঘূর্ণন) | 3.66 rad/s {210°/s} |
| সর্বোচ্চ বেগ, বাহু, J2 (নিম্ন বাহু) | 3.66 rad/s {210°/s} |
| সর্বোচ্চ বেগ, বাহু, J3 (উর্ধ্ব বাহু) | 3.66 rad/s {210°/s} |
| সর্বোচ্চ বেগ, কব্জি, J4 (সুইং) | 7.33 rad/s {420°/s} |
| সর্বোচ্চ বেগ, কব্জি, J5 (বাঁকানো) | 7.33 rad/s {420°/s} |
| সর্বোচ্চ বেগ, কব্জি, J6 (টুইস্ট) | 10.5 rad/s {600°/s} |
| কব্জির বোঝা, অনুমতিযোগ্য মুহূর্ত, J4 (সুইং) | 10.1 N*m |
| কব্জির বোঝা, অনুমতিযোগ্য মুহূর্ত, J5 (বাঁকানো) | 10.1 N*m |
| কব্জি লোড, অনুমতিযোগ্য মুহূর্ত, J6 (মোচড়) | 2.94 N*m |
| কব্জির বোঝা, জড়তার অনুমতিযোগ্য মুহূর্ত, J4 (সুইং) | 0.38 kg*m@2 |
| কব্জির বোঝা, জড়তার অনুমতিযোগ্য মুহূর্ত, J5 (বাঁকানো) | 0.38 kg *m^2 |
| কব্জির বোঝা, জড়তার অনুমতিযোগ্য মুহূর্ত, J6 (মোচড়) | 0.03 kg *m^2 |
| আর্ম অপারেশন ক্রস-বিভাগীয় এলাকা | 2.57 মি^2 x 340° |
| পরিবেশের অবস্থা | 0 ~ 45°C, 20 ~ 80 % RH (কোন ঘনীভবন নেই) |
| ভর | 189 কেজি |
| উপরের আর্ম পেলোড ক্ষমতা | 10 কেজি (নোট 3) |
| ইনস্টলেশন প্রকার | মেঝে টাইপ |
| পেইন্ট রং | সাদা (Munsell 10GY9/1) |
আমাদের FD-B4S, 7-অক্ষ, থ্রু-আর্ম, আর্ক-ওয়েল্ডিং রোবট জনাকীর্ণ ওয়েল্ডিং জোন সহ স্বল্প এবং মাঝারি নাগালের টাইট স্পেসের জন্য আদর্শ।একটি থ্রু-আর্ম ডিজাইনের ফলে বাহ্যিক কেবল বা নালী ছাড়াই একটি পাতলা ম্যানিপুলেটর হয় যা চলাচলে বাধা দেয় বা পৌঁছানো কঠিন বা জনাকীর্ণ এলাকায় আটকে যায়।
আর্ক-ওয়েল্ডিং রোবট ম্যানিপুলেটর
• 7ম-অক্ষের ঘূর্ণন হস্তক্ষেপ পরিহার করতে সক্ষম করে এবং হাতের প্রান্তের টুলের অবস্থান এবং/অথবা মনোভাব পরিবর্তন না করে
• সর্বদা এন্ড-অফ-আর্ম টুলের সর্বোত্তম কোণ এবং মনোভাব বজায় রাখে, যার ফলে ঢালাই গুণমান উন্নত হয় এবং প্রোগ্রামিং সহজ হয়
• একটি স্বাধীনভাবে উচ্চারিত বাহু সহ একটি বিস্তৃত কাজের পরিসীমা অফার করে
• সমস্ত OTC DAIHEN ব্র্যান্ড ওয়েল্ডিং পাওয়ার সাপ্লাইয়ের সাথে বিরামহীন ডিজিটাল সংযোগ
• উন্নত কম্পন নিরোধক নিয়ন্ত্রণ মসৃণ রোবট আন্দোলন প্রদান করে
• অন্তর্নির্মিত যান্ত্রিক শক সেন্সর
• একক উৎস প্রযুক্তি – সমস্ত উপাদান OTC Daihen দ্বারা নির্মিত হয়।
• অত্যন্ত বহুমুখী নকশা অধিকাংশ ঢালাই অ্যাপ্লিকেশন সমর্থন করে
FD11 রোবট কন্ট্রোলার
• উইন্ডোজ এক্সপি ভিত্তিক ওপেন আর্কিটেকচার
• বড় মেমরি ক্ষমতা এবং 40 ইনপুট / 40 আউটপুট নিয়ন্ত্রণ সংকেত
• উন্নত PLC ফাংশন মই ডায়াগ্রাম সম্পাদনা করার জন্য সরাসরি শিখানো দুল মাধ্যমে অনুমতি দেয়
• নেটওয়ার্ক ক্ষমতা - ইথারনেট, ডিভাইসনেট এবং প্রোফিবাস সংযোগের সাথে সংযোগ করে (অতিরিক্ত হার্ডওয়্যারের প্রয়োজন হতে পারে)
দুল শেখান
• আইকন প্রদর্শন দ্রুত এবং সহজ শিক্ষাদানে সহায়তা করে
• LED ব্যাকলাইট 65536 কালার ডিসপ্লে সহ 640×480 VGA কালার স্ক্রীন
• 3 অবস্থান সক্ষম সুইচ বৃদ্ধি নিরাপত্তা প্রদান করে
• মাল্টি-স্ক্রিন ফাংশন ব্যবহারকারীকে একসাথে 4টি পর্যন্ত স্ক্রীন দেখতে দেয়
• সম্পূর্ণ নির্দেশ ম্যানুয়াল সহ অন-স্ক্রীন সহায়তা ফাংশন
• জগ ডায়াল অপারেশন সহ স্ট্যান্ডার্ড টাচ স্ক্রিন প্রদর্শন
